Indicador de Capacidad y Nivel de Batería de Litio Ternaria 1S (3.7V – 4.2V)

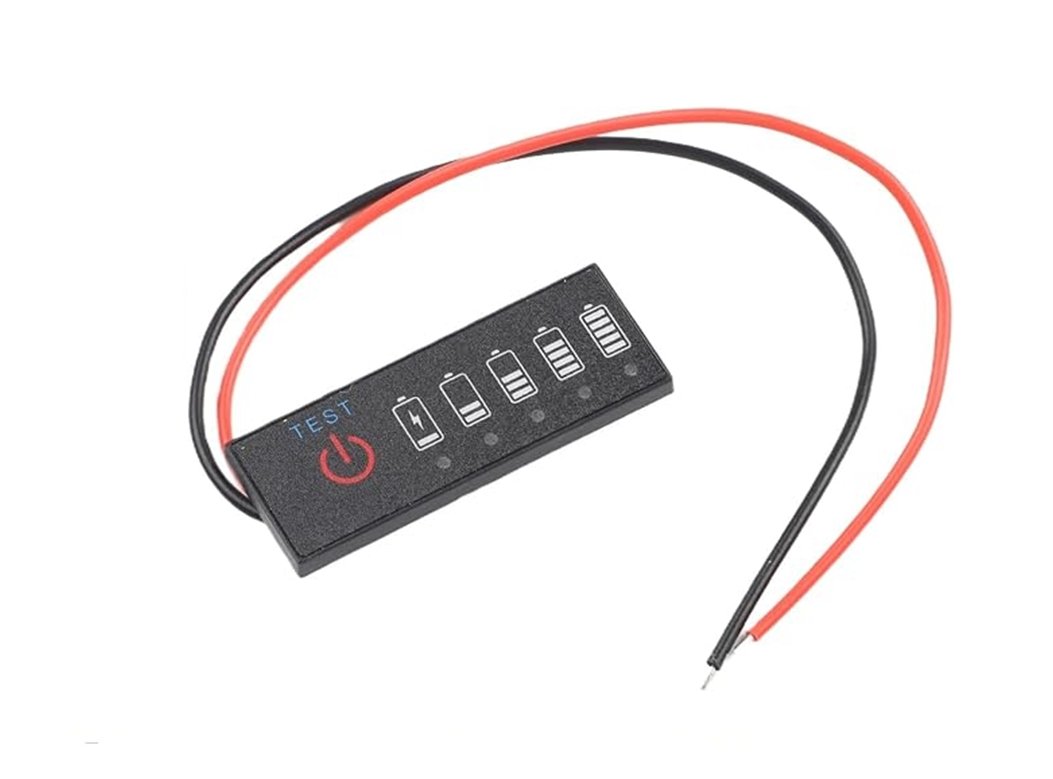

El módulo medidor de nivel de batería de litio 1S es la herramienta ideal para conocer el estado exacto de carga de tus baterías de litio de una sola celda (como las celdas cilíndricas 18650, 21700 o baterías LiPo planas de 3.7V). Gracias a su diseño extra plano y compacto, es perfecto para integrarse en la carcasa o panel externo de cualquier dispositivo portátil.
Este monitor cuenta con un botón capacitivo “TEST” de activación manual. Al pulsarlo, el circuito mide el voltaje de la celda y enciende la barra gráfica LED para mostrar la energía disponible. Al soltarlo, la pantalla se apaga por completo, lo que garantiza un consumo de energía cero cuando el equipo está en reposo, evitando que la batería se descargue sola.
Características Principales y Ventajas:
- Diseño Especial para Litio 1S: Calibrado de fábrica para celdas de litio ternario con voltaje nominal de 3.7V y voltaje de carga total de 4.2V.
- Botón Táctil de Prueba: Activa el display solo bajo demanda para no gastar la carga de la propia batería que estás midiendo.
- Indicador LED de 5 Segmentos: Muestra un marco de batería de color rojo y 4 niveles internos que representan de forma clara el 25%, 50%, 75% y 100% de la capacidad.
- Conexión Directa y Sencilla: Solo requiere soldar o conectar el cable rojo al terminal positivo (+) de la batería y el cable negro al negativo (-).
Rangos de Medición de Voltaje (Aproximados para 1S):
- 1 bloque encendido (25%): Voltaje de batería superior a ~3.3V
- 2 bloques encendidos (50%): Voltaje de batería superior a ~3.5V
- 3 bloques encendidos (75%): Voltaje de batería superior a ~3.7V
- 4 bloques encendidos (100%): Voltaje de batería superior a ~3.9V
- Nota: Si la batería baja de 3.3V, solo se iluminará el contorno rojo o no encenderá ningún LED, indicando que la batería requiere recarga.
Especificaciones Técnicas:
- Tipo de Batería: Litio Ternaria (Li-ion, LiPo de 3.7V nominales)
- Configuración de Celdas: 1 Celda en Serie (1S)
- Voltaje de Operación: 3V a 4.2V DC
- Corriente de Consumo (Presionando TEST): ~30mA (0mA cuando no se presiona)
- Dimensiones del Panel: 44 mm x 16 mm x 3 mm
- Longitud de los Cables: Aprox. 10 cm
Aplicaciones Comunes:
- Monitoreo de baterías 18650 individuales en linternas o dispositivos de audio portátiles.
- Sistemas de alimentación para proyectos escolares y microcontroladores que usen celdas de 3.7V.
- Powerbanks caseros de una sola celda y cargadores portátiles.
- Sistemas pequeños de radiocontrol (RC), mini drones y juguetes recargables.
