Módulo BMS 3S 20A Placa de Protección y Carga para Baterías de Litio 18650 (11.1V – 12.6V)

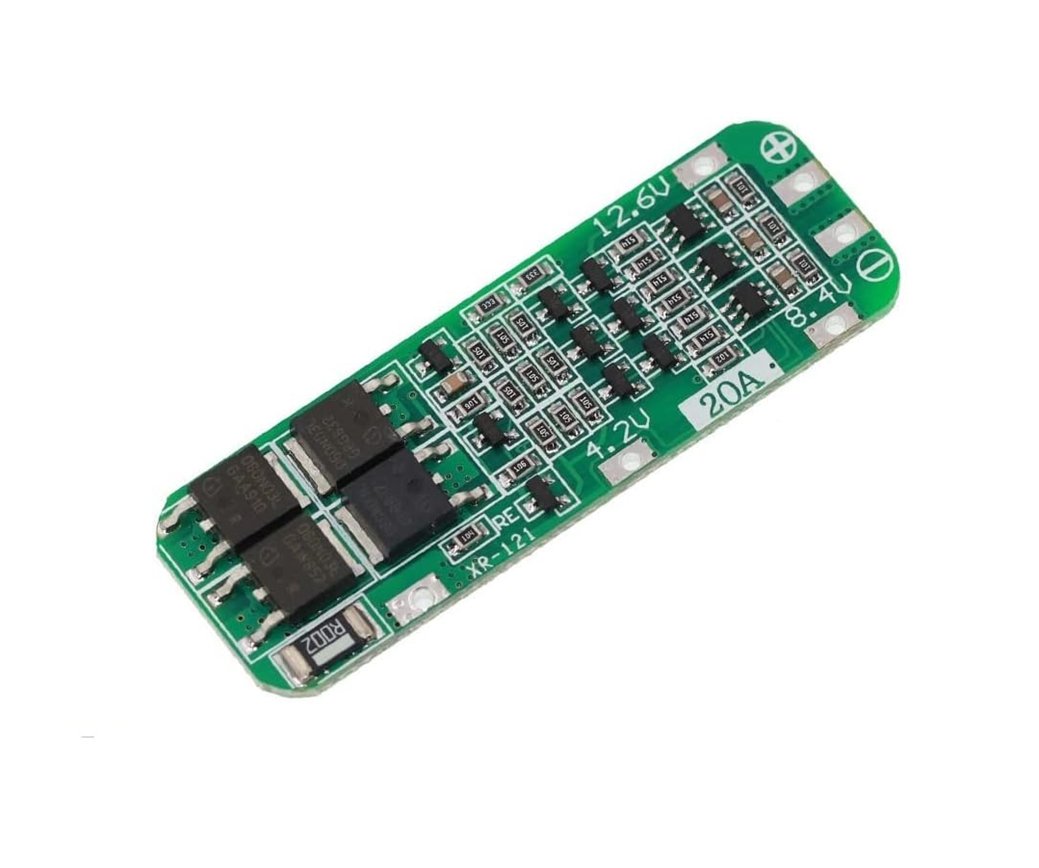

La placa de protección BMS 3S 20A (modelo XR-121) es un módulo esencial de seguridad y gestión de energía para tus paquetes de baterías de iones de litio (Li-ion) o polímero de litio (LiPo). Este dispositivo monitorea constantemente cada una de las 3 celdas conectadas en serie, garantizando que operen siempre dentro de los límites seguros de voltaje y corriente, alargando significativamente la vida útil de tus celdas y previniendo accidentes.
Equipado con transistores MOSFET de baja resistencia interna y alta disipación térmica, este módulo es capaz de manejar corrientes continuas de descarga ideales para alimentar motores de corriente directa, herramientas eléctricas de mano de tamaño mediano (como taladros inalámbricos de 12V), atornilladores y robots móviles.
Sistemas de Protección Integrados:
- Protección contra Sobrecarga: Detiene de forma automática la carga cuando cualquiera de las celdas alcanza su límite máximo de voltaje, evitando daños por sobrecalentamiento.
- Protección contra Descarga Total: Corta el suministro eléctrico de salida si el voltaje del paquete cae por debajo del umbral mínimo crítico, impidiendo que las celdas queden inutilizables.
- Protección contra Sobrecorriente y Cortocircuito: Interrumpe instantáneamente el circuito en caso de detectar un consumo excesivo superior a los 20A o un corto directo en la salida para resguardar la integridad física de tu proyecto.
Especificaciones Técnicas:
- Modelo de Placa: XR-121
- Configuración de Celdas: 3 celdas de litio en serie (3S)
- Voltaje de Salida Nominal: 11.1V (Equivalente a 3 celdas de 3.7V nominales)
- Voltaje de Carga Completa: 12.6V DC
- Corriente de Descarga Continua (Límite Superior): Hasta 20A (Con ventilación o disipación adecuada)
- Voltaje de Detección de Sobrecarga (por celda): 4.25V ± 0.05V
- Voltaje de Corte de Descarga (por celda): 2.5V ± 0.1V
- Resistencia Interna: Menor a 100mΩ
- Temperatura de Operación: -40°C a +85°C
- Dimensiones del PCB: Aprox. 59 mm x 20 mm x 3.5 mm
Diagrama de Conexión de Pines (Pads de Soldadura):
- 0V / B-: Conectar al terminal negativo (-) de la primera batería.
- 4.2V / B1: Conectar al punto de unión entre la primera y segunda batería.
- 8.4V / B2: Conectar al punto de unión entre la segunda y tercera batería.
- 12.6V / B+: Conectar al terminal positivo (+) de la tercera batería.
- P+ / P-: Terminales de salida de voltaje (Descarga) y de entrada para el cargador externo (Carga).
Aplicaciones Comunes:
- Conversión o reparación de taladros y atornilladores inalámbricos antiguos a baterías de Litio de 12V.
- Fuentes de poder portátiles e inversores de voltaje pequeños de 12V DC.
- Alimentación segura de robots autónomos y vehículos de radiocontrol (RC).
- Bancos de energía de respaldo (Sistemas UPS pequeños) para enrutadores y luces de emergencia.
