Indicador de Capacidad y Nivel de Batería de Litio Ternaria 3S (11.1V – 12.6V)

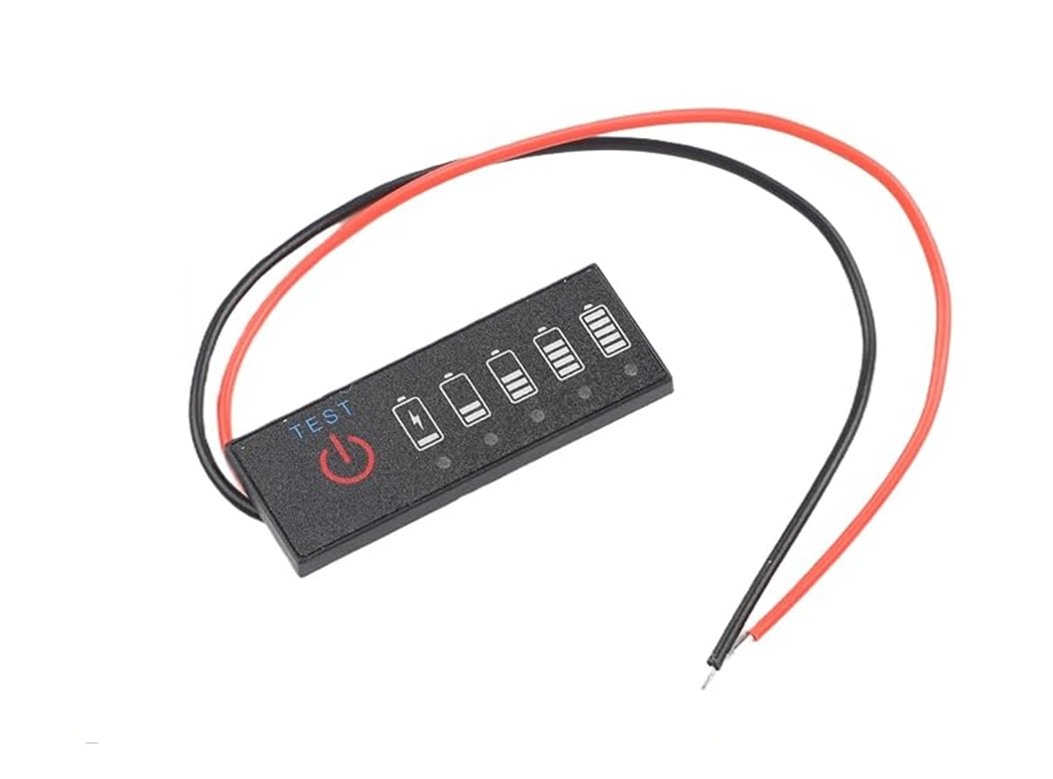

El módulo medidor de nivel de batería de litio 3S es el accesorio indispensable para monitorear el estado de carga y salud de tus paquetes de baterías de litio ternarias (de 3.7V nominales por celda, configuradas en un arreglo de 3 celdas en serie). Gracias a su diseño plano y compacto con panel frontal autoadhesivo o de fácil montaje externo, podrás conocer con precisión cuánta energía le queda a tu sistema con solo pulsar un botón.
Este dispositivo cuenta con un botón de prueba capacitivo “TEST” que activa la pantalla LED de bajo consumo de forma instantánea. Al presionarlo, el módulo evalúa el voltaje general del paquete de baterías e ilumina de forma progresiva la barra de estado de carga, evitando el consumo continuo e innecesario de energía cuando no está en uso.
Características Principales:
- Especial para Litio Ternario 3S: Calibrado específicamente para paquetes de batería de 3 celdas con voltaje nominal de 11.1V y voltaje de carga máxima de 12.6V.
- Operación Táctil “TEST”: El indicador solo consume energía mientras mantienes presionado el botón de prueba, protegiendo tu batería de descargas pasivas.
- Visualización Clara de 5 Segmentos: Consta de un marco de batería exterior rojo y 4 bloques LED internos que representan el 25%, 50%, 75% y 100% de la carga restante.
- Instalación Sencilla: Incluye dos cables soldados de fábrica (Rojo positivo, Negro negativo) listos para conectar en paralelo a los terminales de tu pack de baterías.
Parámetros de Visualización de Voltaje (Aproximados para 3S):
- 1 bloque encendido (25%): Voltaje de batería superior a ~9.9V
- 2 bloques encendidos (50%): Voltaje de batería superior a ~10.5V
- 3 bloques encendidos (75%): Voltaje de batería superior a ~11.1V
- 4 bloques encendidos (100%): Voltaje de batería superior a ~11.7V
- Nota: Si el voltaje es inferior a 9.9V, solo se mostrará el marco de la batería o permanecerá apagado, indicando que requiere recarga inmediata.
Especificaciones Técnicas:
- Tipo de Batería Soportada: Litio Ternaria (Lipo, Li-ion de 3.7V/celda)
- Configuración: 3 Celdas en Serie (3S)
- Voltaje de Operación Nominal: 11.1V a 12.6V DC
- Corriente de Consumo (Activo): ~30mA (0mA en reposo)
- Dimensiones del Panel: 44 mm x 16 mm x 3 mm
- Longitud de los Cables: Aprox. 10 cm – 12 cm
Aplicaciones Comunes:
- Monitoreo de estado de carga en atornilladores y herramientas inalámbricas modificadas a Litio.
- Sistemas de alimentación portátiles y baterías externas (Powerbanks DIY) de 12V.
- Vehículos a radiocontrol, drones y robótica que utilicen baterías LiPo o Li-Ion de 3S.
- Proyectos de energía solar a pequeña escala con almacenamiento de litio.
